エックス線CTスキャナ

本所(松江市北陵町)

機器開放対応:◯

お問合せ・申込先 金属技術科:0852-60-5123

使用料 9990円 / 時間

印刷ページ

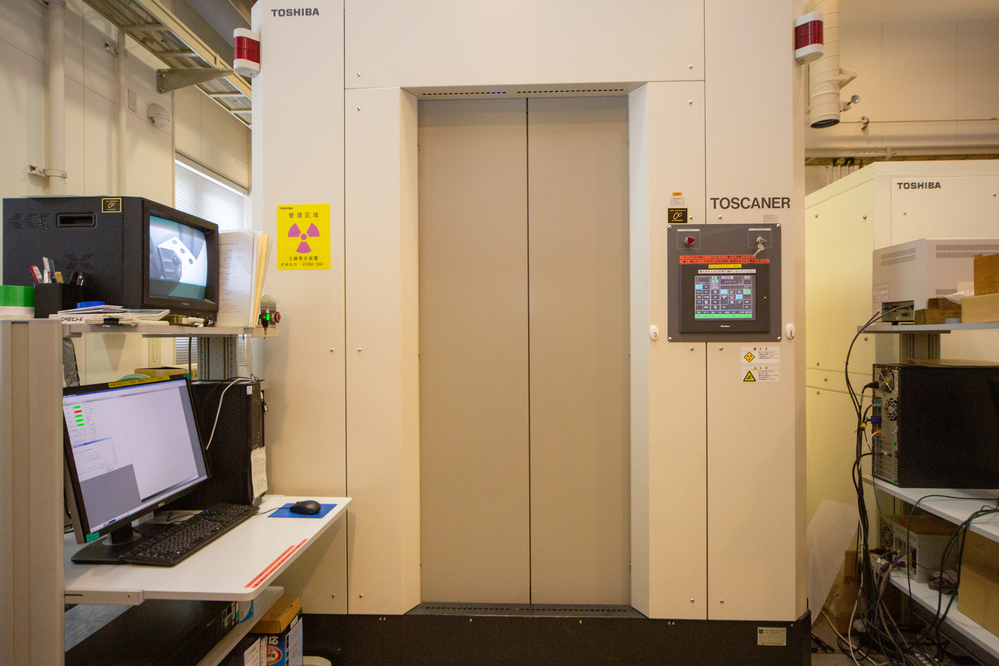

エックス線CTスキャナ

DATA データ

被検体にX線を照射し、透過したX線のデータから断面像を作成する装置。
X線の透過能力が大きく、金属材料や比較的大きな部品の内部観察のために使用します。
得られたCTデータから積層像を構築することで、3次元データ化も可能です。

SPEC スペック

メーカー東芝ITコントロールシステム社
型式TOSCANER-24500AV
X線発生装置430kV
透過能力鉄:100mm, アルミニウム:300mm, アクリル:600mm
欠陥検出能力0.2mm以上

詳細情報を表示 詳細情報を非表示

最大試料寸法φ600×H600mm
最大搭載質量100kg
導入年度平成15年度

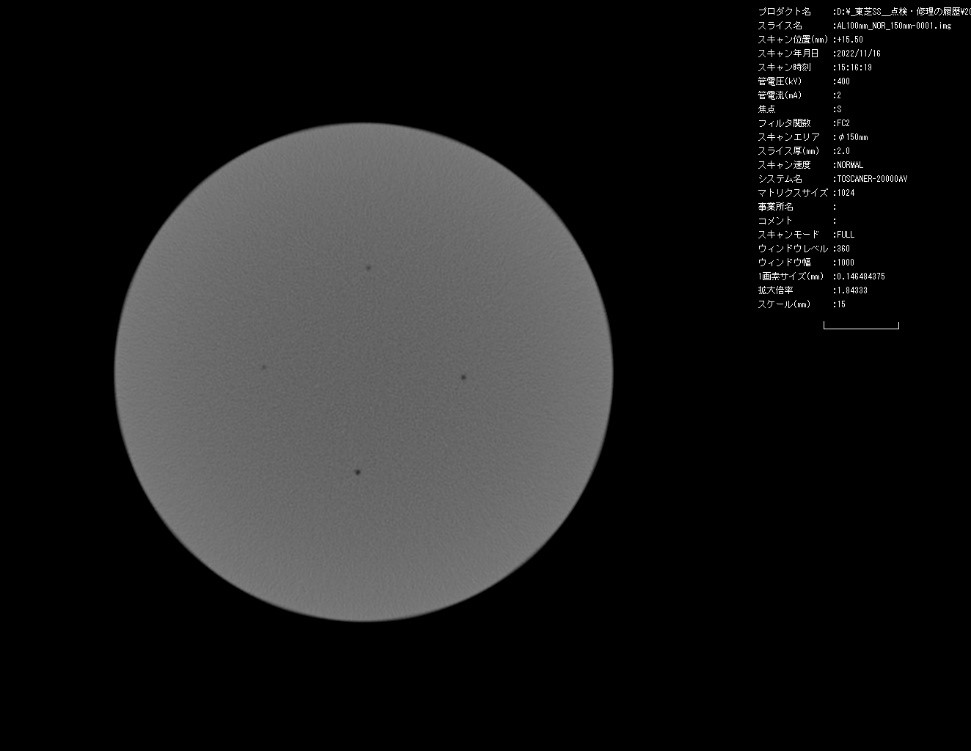

φ100mmアルミニウムファントム(穴径0.6/0.5/0.4/0.3mm)

φ100mmアルミニウムファントム(穴径0.6/0.5/0.4/0.3mm)

USAGE 主な用途

材料の内部欠陥の調査・部品の形状や内部構造の把握

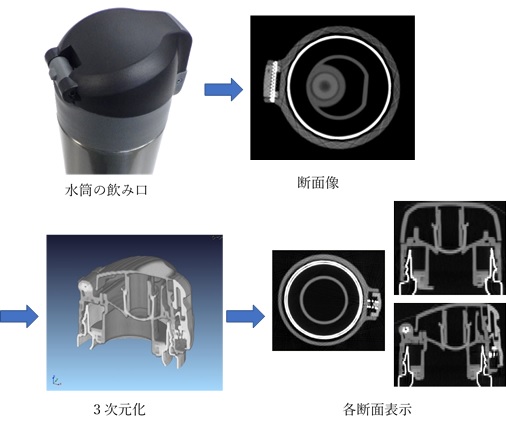

測定例

測定例
