流体解析ソフト(PIV用)
本所(松江市北陵町)
機器開放対応:◯
お問合せ・申込先 機械技術科:0852-60-5225
使用料 50円 / 時間

データ
PIV(粒子画像流速測定法、Particle Image Velocimetry)は、流れ場中のトレーサ粒子の画像を解析することで、速度および方向を非接触で求める手法です。

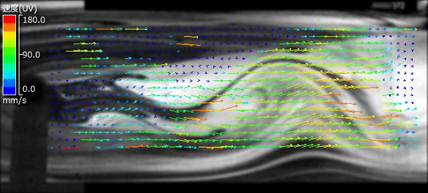

シート状のレーザ光を照射し可視化したトレーサ粒子をカメラで撮影、連続した粒子画像を取得します。その後、本ソフトウエアで撮影間での粒子の変位より粒子の速度ベクトルを画像処理により算出、表示します。
なお粒子画像の撮影には、微粒子可視化システム、煙発生装置(PIV用)、高速度カメラシステムなどが必要になります。
スペック
メーカー | カトウ光研 |
---|---|
型式 | Flow Expert 2D2C |
測定項目 | 2次元2成分PIV、2次元2成分PTV |
結果出力 | 速度ベクトル、コンター、流線、渦度、乱流エネルギ、など |
導入年度 | 平成29年度 |
主な用途
装置内、機器周りの速度分布の取得
