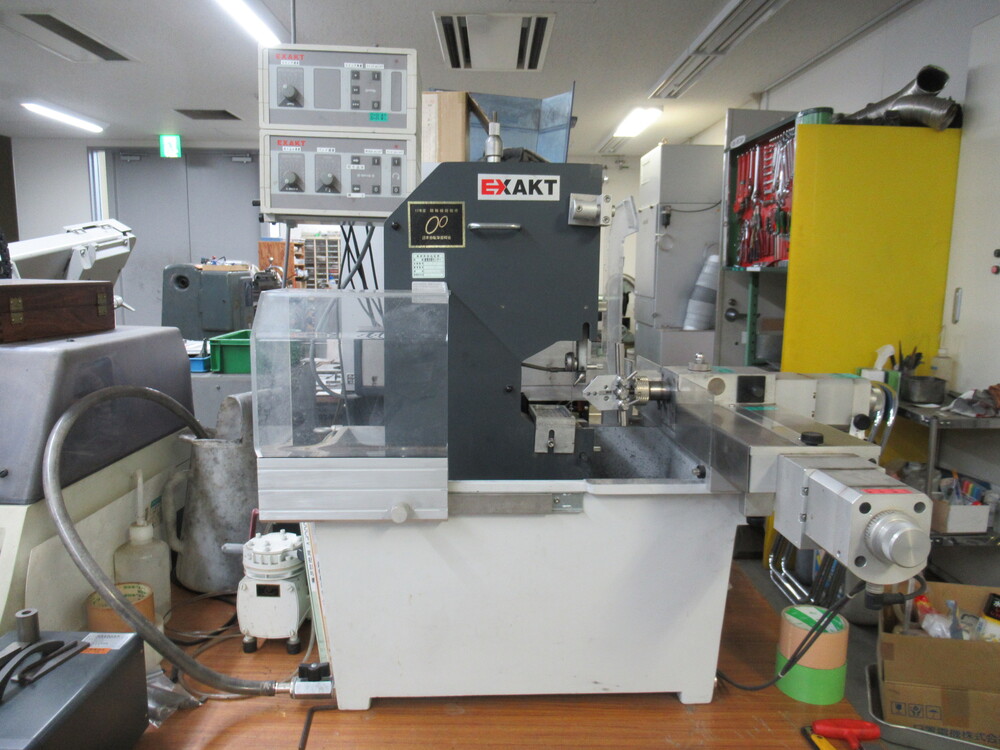

ダイヤモンドワイヤー切断機
本所(松江市北陵町)
機器開放対応:◯
お問合せ・申込先 金属技術科:0852-60-5123
使用料 590円 / 時間

データ
ダイヤモンドのカッティングバンドにより硬い材料だけでなく、金属とゴムの複合材料のような硬組織と軟組織が混在するサンプルでも脱落することなく、均一面で切断することが可能な装置。切断試料をカッティングバンドに対して±7°~±28°の角度でスイングさせることにより試料とバンドの接触を点にし、冷却性能と洗浄性能に優れ目詰まりを防止すると共に切断加重を減らすことができ、試料のダメージを軽減します。
スペック
メーカー | EXAKT社 |
---|---|
型式 | BS-300CP-V |
最大カッティング面 | 100×80mm |
切片厚さ | 0.04~40mm |
詳細情報を表示 詳細情報を非表示
バンド速度 | 10~560m/min |
---|---|
カッティングフォース | 0.25~1.0N |
バンド厚さ | 100、200μm |
冷却方式 | 水循環方式 |
クランプ | ユニバーサル試料クランプ、吸着式試料プレートホルダー、丸形試料クランプ |
導入年度 | 平成17年度 |

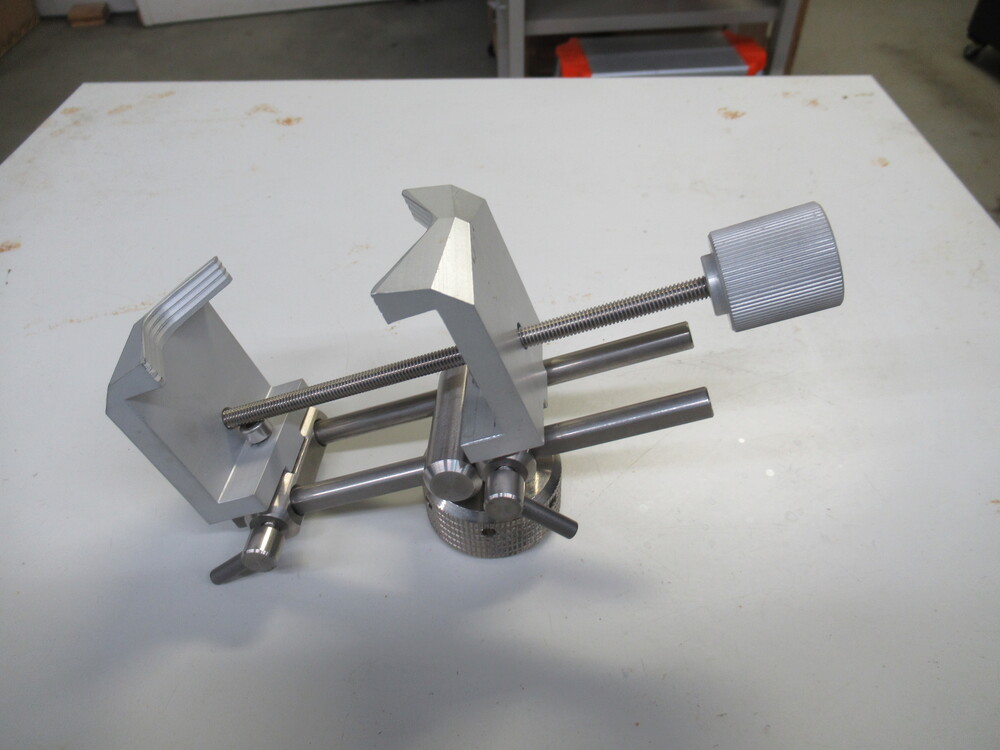

丸型試料クランプ
吸着式プレートホルダー
主な用途
試料調製(観察断面製作、寸法調整)

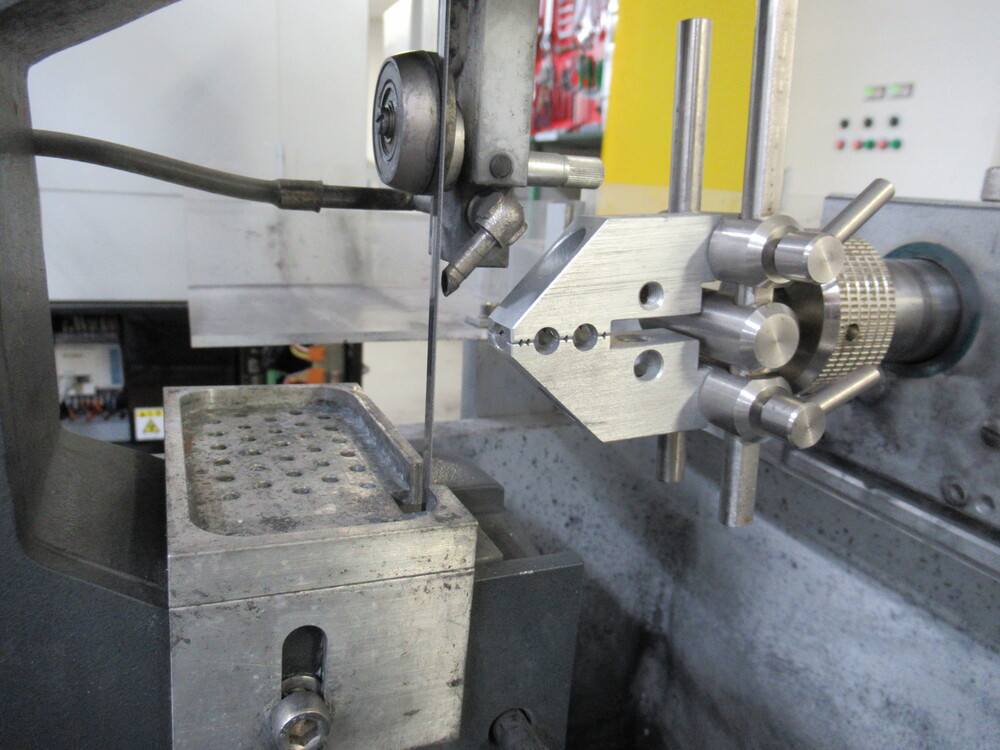

カッティングバンド・ユニバーサル試料クランプ
