マイクロエックス線CTシステム

本所(松江市北陵町)

機器開放対応:◯

お問合せ・申込先 金属技術科:0852-60-5123

使用料 5610円 / 時間

印刷ページ

マイクロエックス線CTシステム

DATA データ

被検体へX線を照射し、透過したX線のデータから断面像を作成する装置。
225kVマイクロX線CTは、主に機械金属部品から電子機器、半導体部品などの内部観察のために使用します。
得られたCTデータから積層像を構築することで、3次元データ化も可能です。

SPEC スペック

メーカー東芝ITコントロールシステム株式会社
型式TOSCANER-32250μhd
X線発生装置225kV
透過能力鉄:30mm,アルミニウム:100mm
空間分解能5μm以上

詳細情報を表示 詳細情報を非表示

検出器9インチイメージインテンシファイヤ
最大スキャンエリアφ200×H300
最大搭載質量15kg
導入年度平成18年

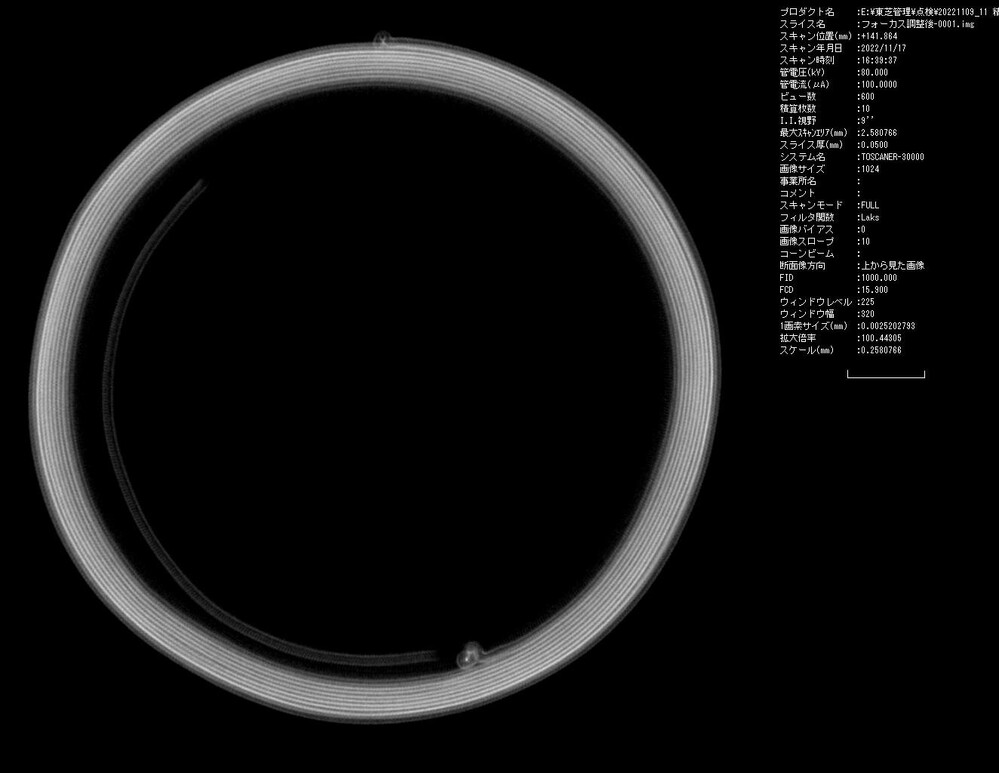

 5μmファントム

5μmファントム

USAGE 主な用途

・電子部品の内部構造把握 ・金属材料の内部欠陥観察 ・透視画像観察

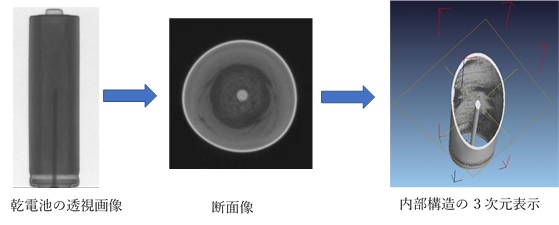

透視検査例

透視検査例
