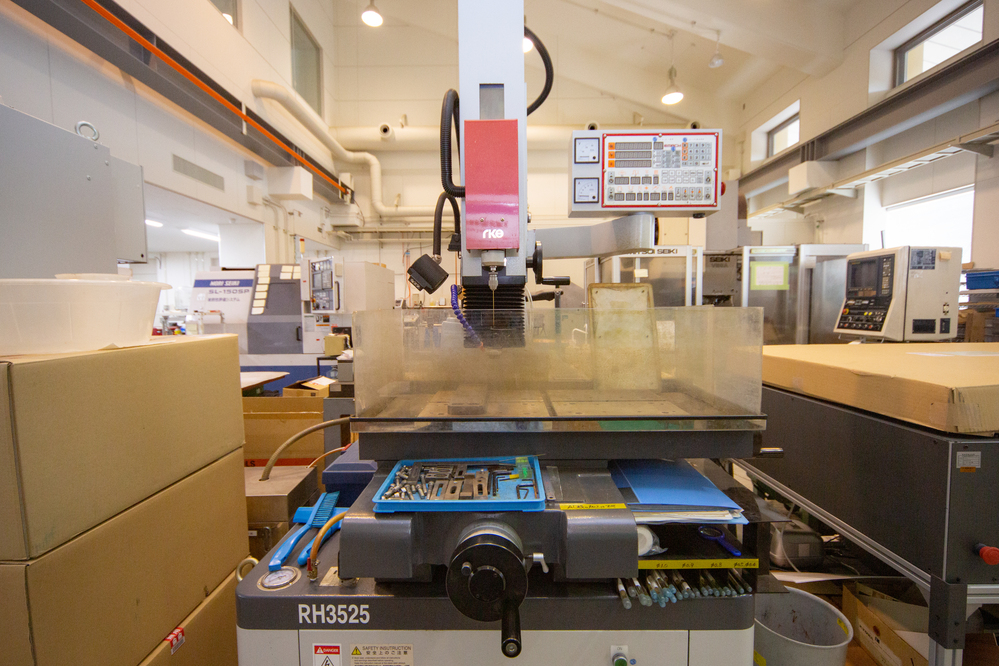

細穴放電加工機
本所（松江市北陵町）
機器開放対応：◯
お問合せ・申込先 金属技術科：0852-60-5123
使用料 540円 / 時間
データ
金属のワイヤ電極と被加工物との間に短い周期で繰り返されるアーク放電によって被加工物に穴あけ加工を行う装置。
導電性を有する材料のみ加工可能です。
スペック
| メーカー | 三菱電機 |
|---|---|
| 型式 | RH3525 |
| 最大工作物寸法 | 400mm×250mm×330mm |
| 工作物許容質量 | 250kg |
| テーブル寸法 | 600mm×300mm |
詳細情報を表示 詳細情報を非表示
| 軸移動量 | X×Y×Z 350mm×250mm×350mm：200mm |
|---|---|
| 最大加工電流 | 32A |
| 使用ワイヤ径 | φ0.1mm～φ3.0mm |
| 導入年度 | 平成23年度 |

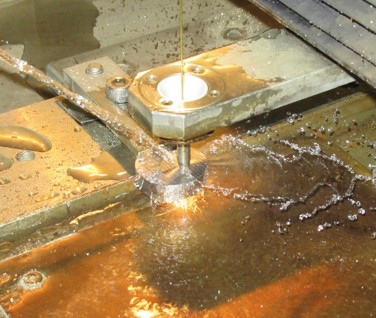

加工時
主な用途
試験片調製、試作品の加工ワイヤ放電加工機を用いる前に、予めワイヤを通すための下穴を加工する際にも使用されます。

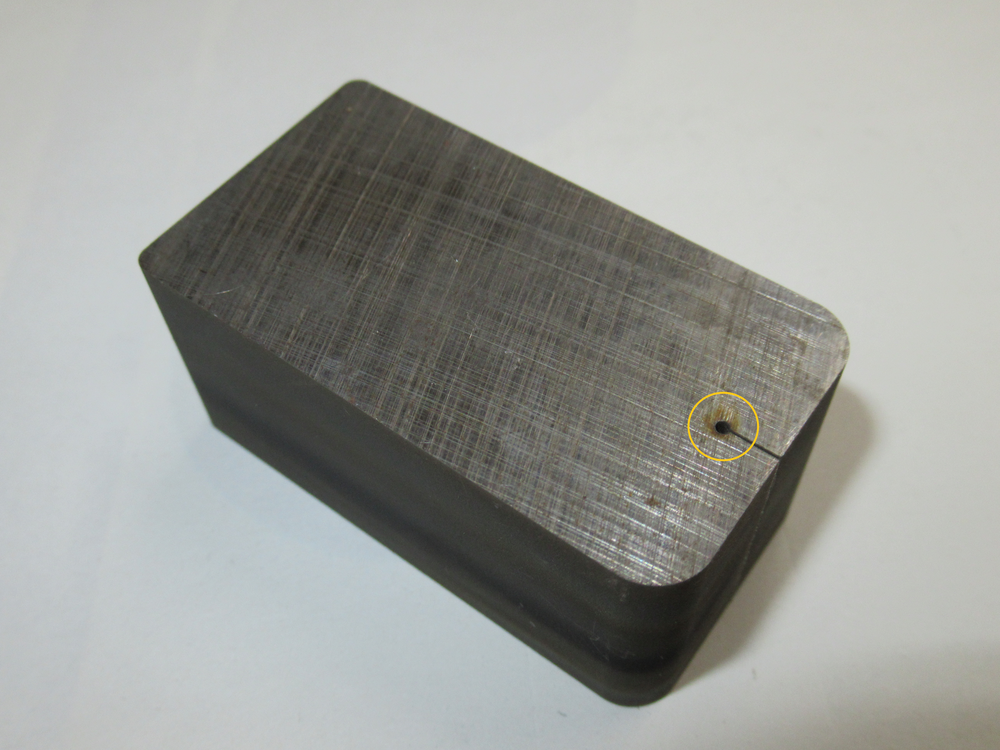

加工例（本機での加工は橙色丸内の下穴部分）
