真円度測定機

本所（松江市北陵町）

機器開放対応：◯

お問合せ・申込先 生産技術科：0852-60-5225

使用料 1180円 / 時間

データ

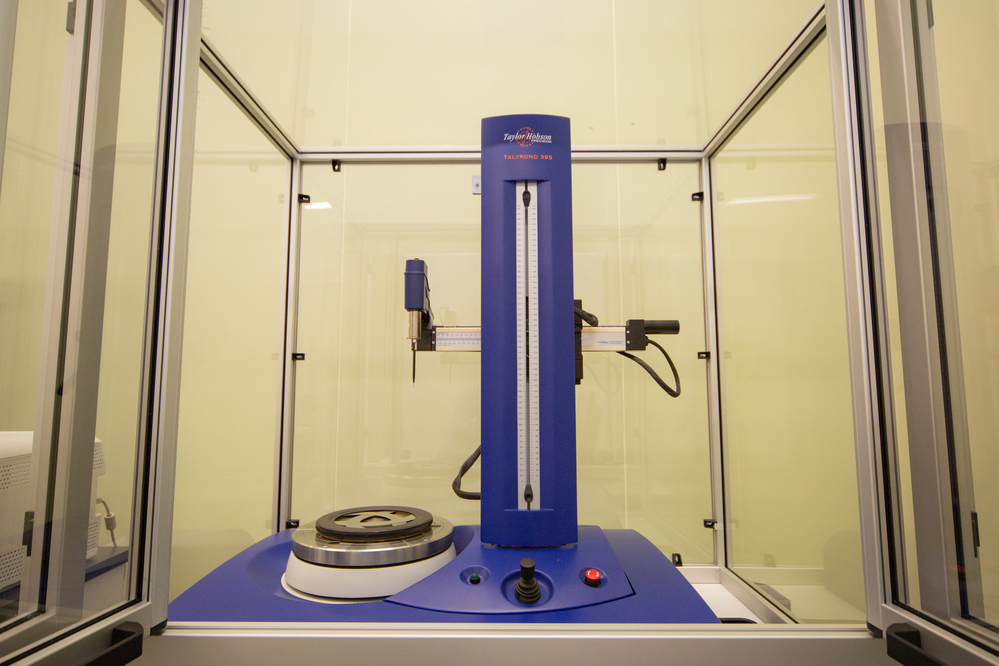

回転するテーブル上に設置された円筒要素を持つ測定物に測定子を接触させ得られた輪郭曲線から、真円度、円筒度、同心度、同軸度、真直度や端面平面度等の評価が可能な測定機です。

メーカー	Taylor Hobson
型式	TALYROND395 RSU
稼働範囲	直径400mm,　高さ500mm
最大積載	50Kg
ゲージレンジ/分解能	±1mm/0.03µm ±0.2mm/0.006µm ±0.08mm/0.0012µm
スピンドル回転精度	軸方向：±0.02μm/200mm 径方向：±(0.01 + 0.0003H[mm])μm ※H：テーブルからの高さ
導入年度	平成23年度

・機械部品などの真円度、同心度、同軸度、真直度、円筒度等測定・評価

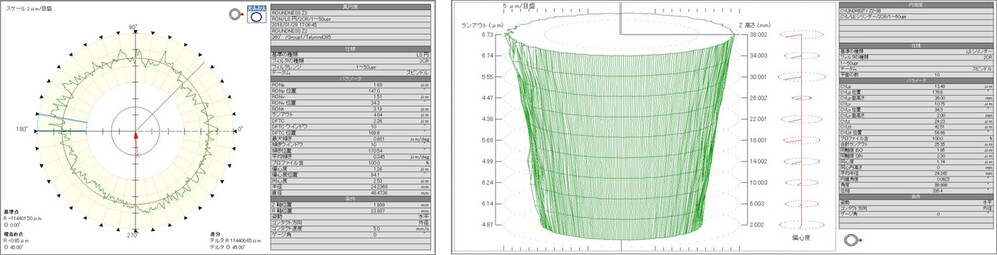

真円度と円筒度の評価事例
