リバースモデリングシステム

本所（松江市北陵町）

機器開放対応：◯

お問合せ・申込先 生産技術科：0852-60-5225

使用料 110円 / 時間

データ

非接触三次元デジタイザーやX線CTスキャナー等により出力される3Dスキャンデータ（点群・ポリゴンメッシュ）から、汎用的なCADソフトウェアと互換性のあるサーフェス・ソリッドモデルを作成することが可能です。

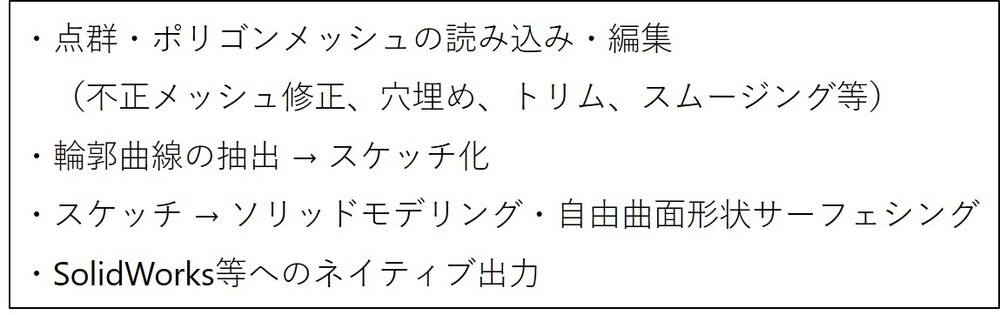

主な機能

メッシュ（測定）データ（STLファイル等）のCADデータ化・メッシュ編集（穴埋め、スムージング、間引き等）・メッシュ群の曲面変換によるサーフェースモデリング・メッシュ群からの形状抽出（平面、円筒、球・・・等）、輪郭抽出　→　これらを用いたソリッド（フィーチャ）モデリング

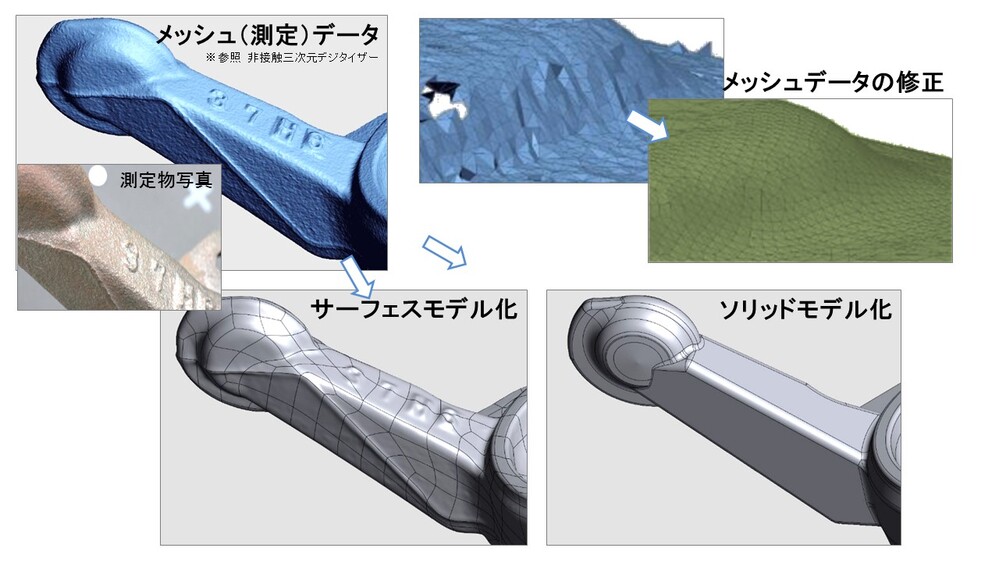

鋳造製品のCADモデル化
