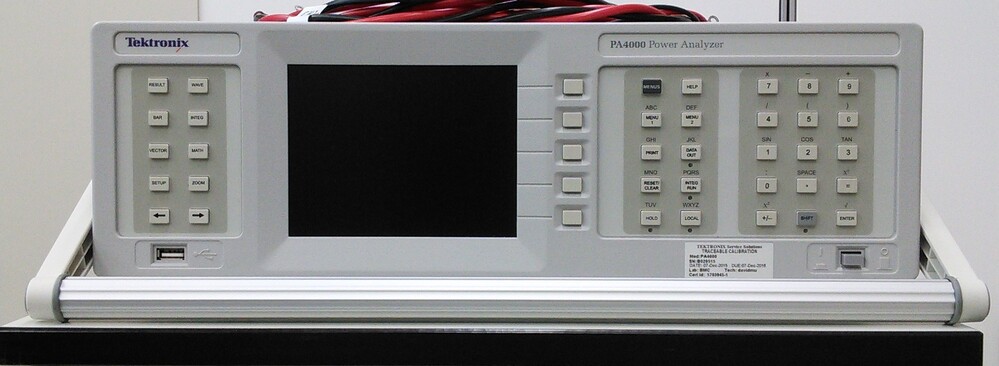

単相―三相パワーメータ
本所（松江市北陵町）
機器開放対応：◯
お問合せ・申込先 電子・電気技術科：0852-60-5138
使用料 70円 / 時間
データ
４つの電圧、電流を同時測定可能なパワーアナライザ（電力計）です。
電圧、電流の実効値、平均値、最大値等の測定に加えて、三相の電力、力率、周波数、波形の歪率、高調波解析、電力変換効率、電力損失など電源評価に必要な各種測定を行うことができます。
4つの入力のうち3つを使用して三相の電力を測定し、残り1つで単相の電力を測定することで三相-単相の電力変換システムの電力変換効率を測定可能です。
スペック
| メーカー | テクトロニクス社 |
|---|---|
| 型式 | PA4000 |
| 入力数 | 4 |
| 最大測定電圧 | 600Vrms |
| 直接入力電流 | 1Arms (5Apeak) 及び 30Arms (200Apeak) |
| 非接触電流検出 | 60A、200A |
詳細情報を表示 詳細情報を非表示
| 周波数 |
DC～1MHz |
|---|---|
| 導入年度 |
平成25年度 |
|

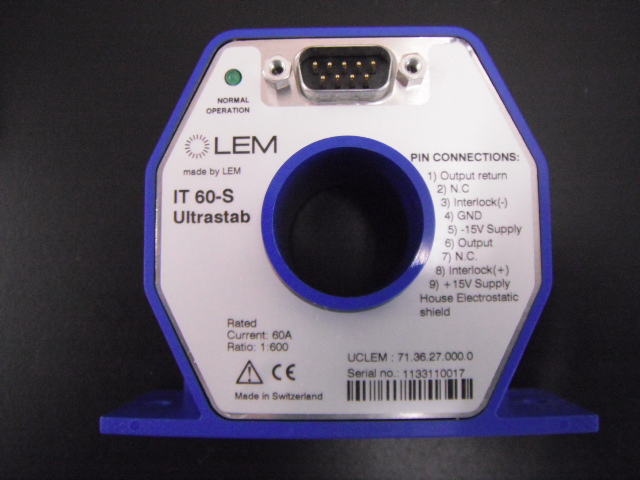

非接触電流検出（60A） |

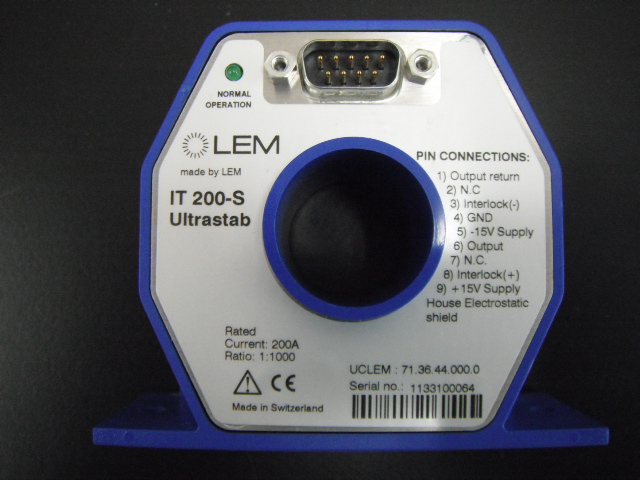

非接触電流検出（200A） |
主な用途
三相インバータ、整流器などの電力変換器の評価（三相-三相の変換には対応できません）。三相モータ駆動時の力率や高調波解析など三相の電源品質評価。機器の消費電力の測定。4点までの電圧、電流の同時測定。ロガーとしても使用可能。LANに接続することでパソコンを用いて遠隔から制御、データ取得等が可能です。

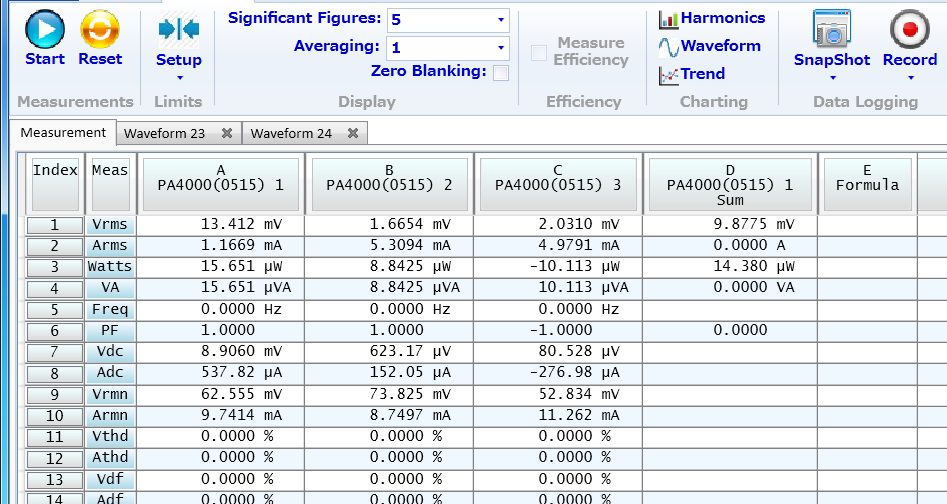

パソコンでのデータ表示画面
