モータ/インバータ評価システム

本所(松江市北陵町)

機器開放対応:◯

お問合せ・申込先 電子・電気技術科:0852-60-5138

使用料 590円 / 時間

印刷ページ

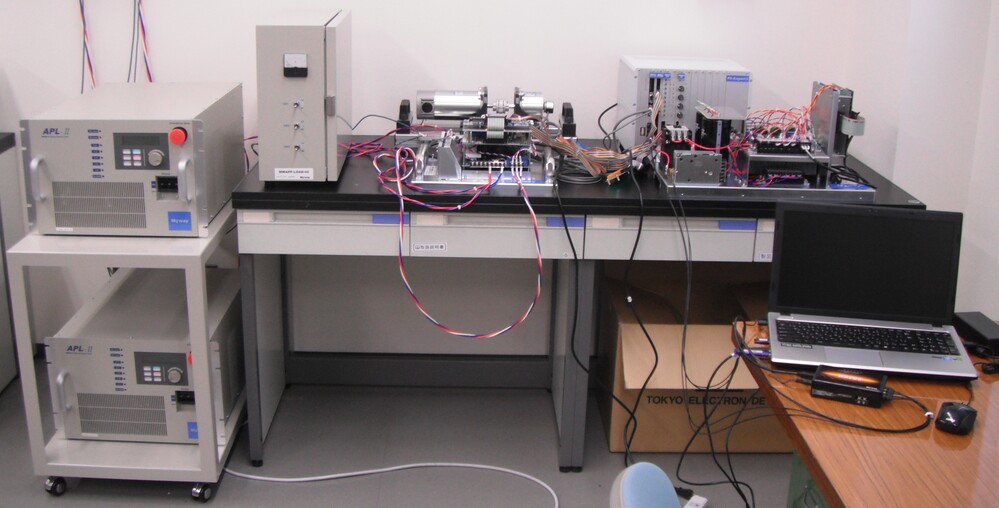

モータ/インバータ評価システム

DATA データ

DSPとFPGAを搭載した制御モジュールを用いてインバータ等のパワーエレクトロニクス機器の制御を行うプログラム開発が可能です。
また、インバータでモータを駆動する試験の実施が可能で、電源に双方向直流電源を用いているため、モータの回生制動(発電機)を試験することも可能です。
付属のモータ(M-Gセット)以外のモータを使用することも可能ですが、その際はご相談ください。

SPEC スペック

メーカーMywayプラス
制御モジュールPE-Expert3(MWPE3-FPGAA2ボード搭載)
インバータ

MWINV-5R022(230Vrms,14.4Arms出力)2台

MWINV-1044-SiC(400Vrms,14.5Arms出力1

双方向直流電源MWBFP2-1040(400V,±25A出力)2台
M-GセットMWAPP-MG-01(100V 2500rpm 120W)
負荷抵抗MWAPP-LOAD-02(100Ω 300W 1~6並列)

詳細情報を表示 詳細情報を非表示

導入年度

平成25年度

制御モジュール

制御モジュール

USAGE 主な用途

各種インバータ、モータドライブ、PFC整流器、デジタル制御電源などパワーエレクトロニクス関連機器の開発・評価に幅広くご使用いただけます。

モータ駆動試験(M-Gセット使用)

モータ駆動試験(M-Gセット使用)
