ネットワークアナライザ

本所(松江市北陵町)

機器開放対応:◯

お問合せ・申込先 電子・電気技術科:0852-60-5138

使用料 290円 / 時間

印刷ページ

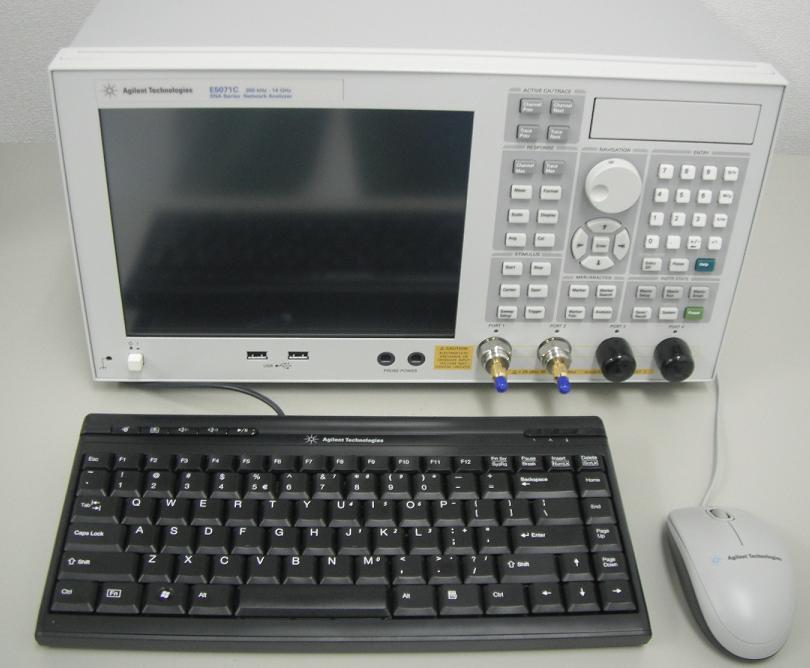

ネットワークアナライザ

DATA データ

高周波回路網の通過・反射電力の周波数特性を測定する測定装置。300kHz~14GHzの周波数範囲をカバーし、4つのポートを持っています。ポートの組合せでダイナミックレンジは100dB以上。タイムドメイン解析が可能で、アイダイヤグラムシミュレーション機能を持っています。

SPEC スペック

メーカー Keysight Technology
型式 E5071C
測定周波数 300kHz~14GHz
ポート数

4

機能

タイムドメイン解析が可能で、アイダイヤグラムシミュレーション機能

導入年度

平成27年度

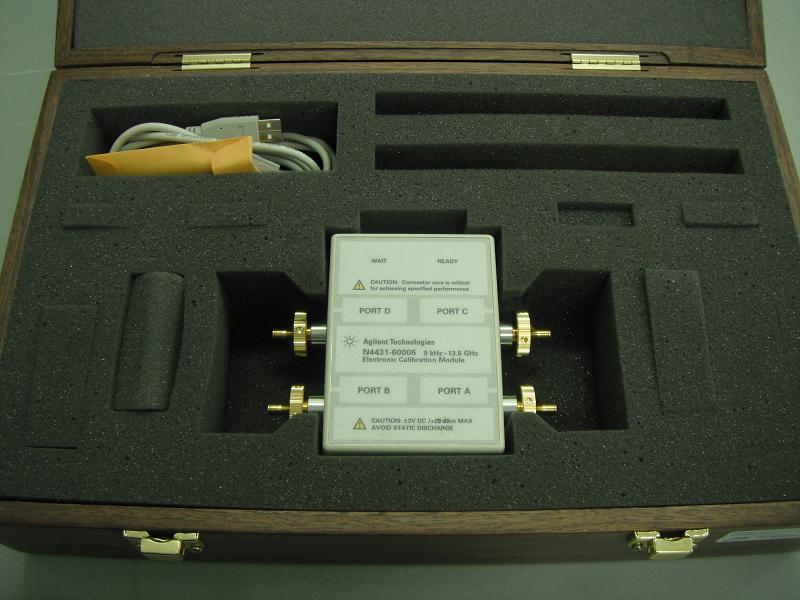

Ecal

Ecal

USAGE 主な用途

電子部品(コンデンサ、インダクタ、ノイズ対策用部品等)や回路網(アンプモジュール、フィルター等)、伝送路(ケーブルやプリント基板上の信号経路)の特性評価。Sパラメータ取得。電波暗室のSVSWR測定。
