電子・電気技術科

電波暗室

本所(松江市北陵町)

機器開放対応:◯

お問合せ・申込先 電子・電気技術科:0852-60-5138

使用料 3,130円 / 時間

印刷ページ

電波暗室

DATA データ

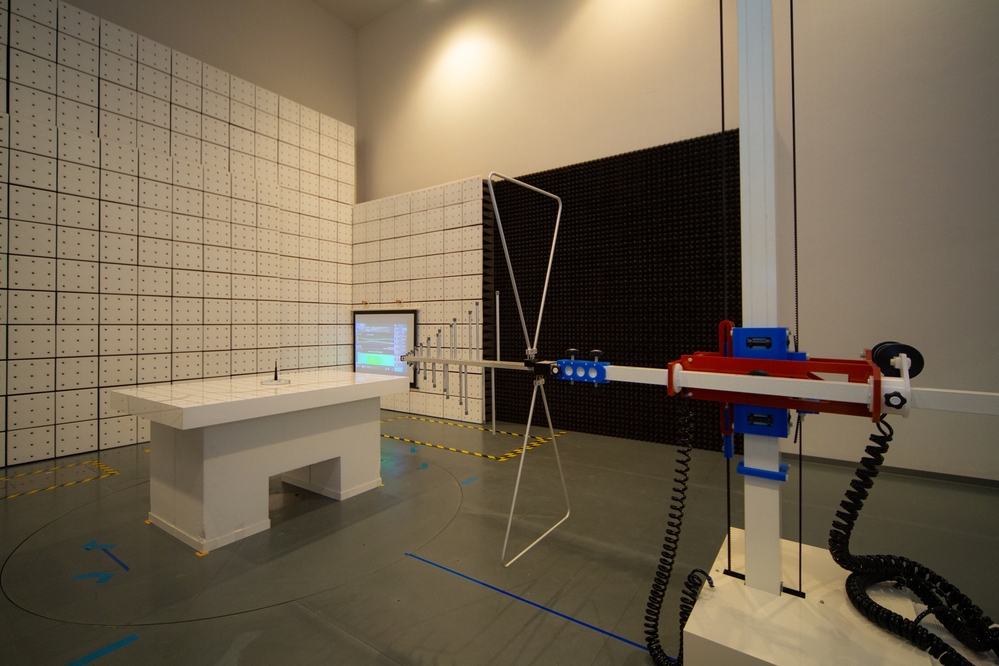

VCCI登録を取得した3m法電波暗室。6GHzまでSVSWRでの性能を確認しています。室内にプロジェクタがあり、対策効果が暗室内で検証可能です。エア、水道を用意し、様々な計測対象を実動時と同じ状態で評価できます。ターンテーブル耐荷重は500kgです。

SPEC スペック

メーカー リケン環境システム

VCCI登録

(登録番号)

3m電波暗室1GHz以下(R-13658)
3m電波暗室1GHz超(G-10414)
AC電源ポート伝導エミッション測定設備(C-14097)
通信ポート伝導エミッション測定設備(T-11150)

仕様

電源システム:
NF回路設計ブロック社製EPO12000M

ターンテーブル耐荷重:500kg
測定用デスク耐荷重:200kg
開口間口:2m×2m

詳細情報を表示 詳細情報を非表示



電源システム仕様

出力容量:12kVA
相数:単相、三相、単相3線
周波数範囲:DC、5.0~550.0Hz

出力電圧範囲 (100Vモード / 200Vモード):
AC  0~150.0V / 0~300.0V
DC  0~212.0V / 0~424.0V

最大出力電流(100Vモード/200Vモード):
AC単相  120A / 60A
AC三相  40A / 20A
AC単相3線  60A / 30A
DC  54A / 27A

接続:国内単相100Vコンセント(接地極対応)、端子台(三相)

導入年度 平成22年度

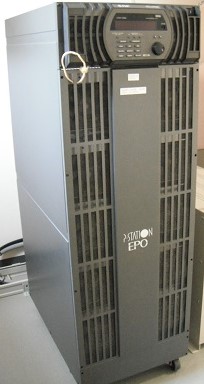

電源システム

電源システム

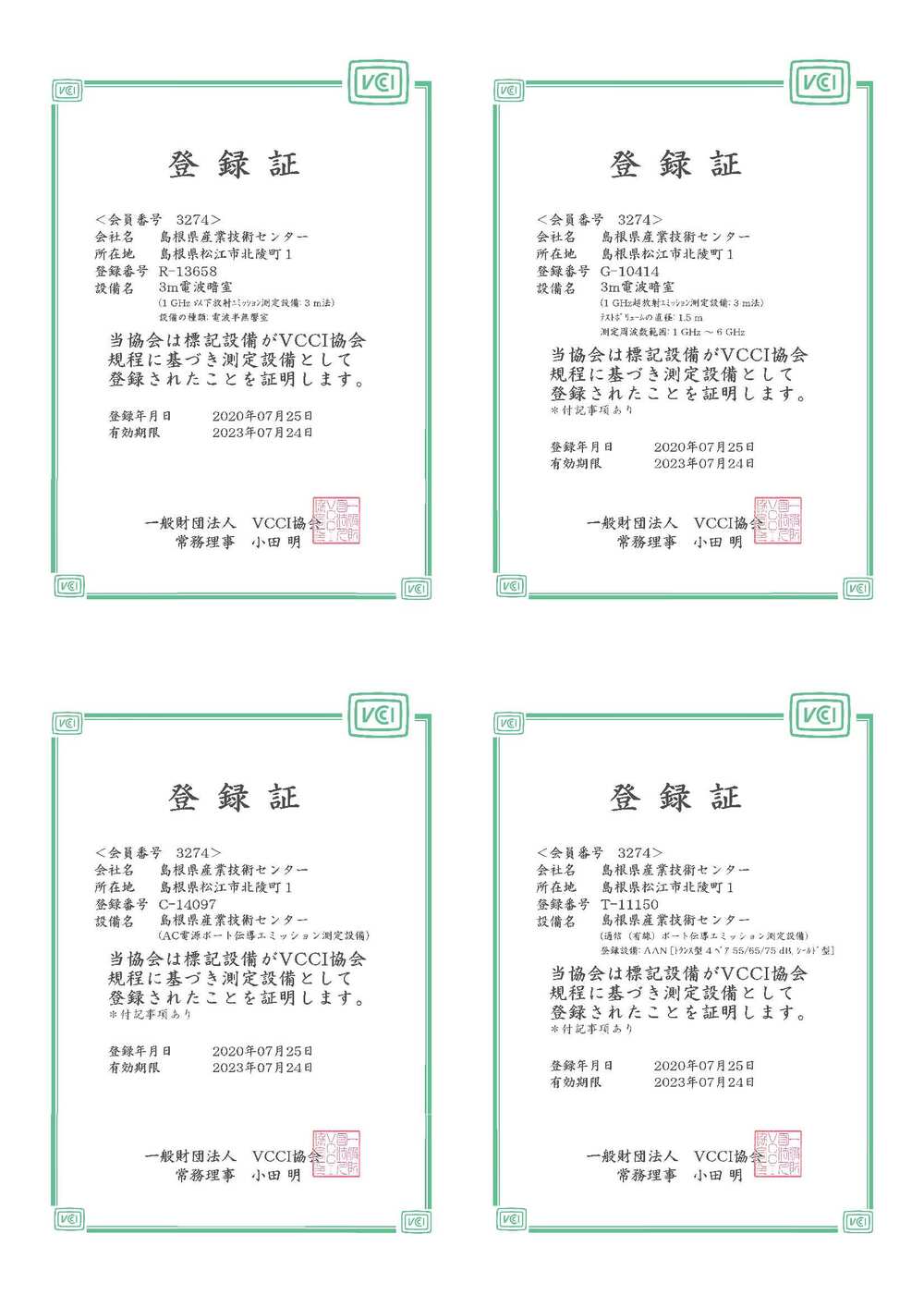

VCCI登録証

VCCI登録証

USAGE 主な用途

VCCIの登録をした3m法電波暗室。
室内にプロジェクタがあり、対策効果が暗室内で検証可能。
エア、水道を用意し、様々な計測対象を実動時と同じ状態で評価できる。



スペアナ一体型EMIレシーバ

スペアナ一体型EMIレシーバ

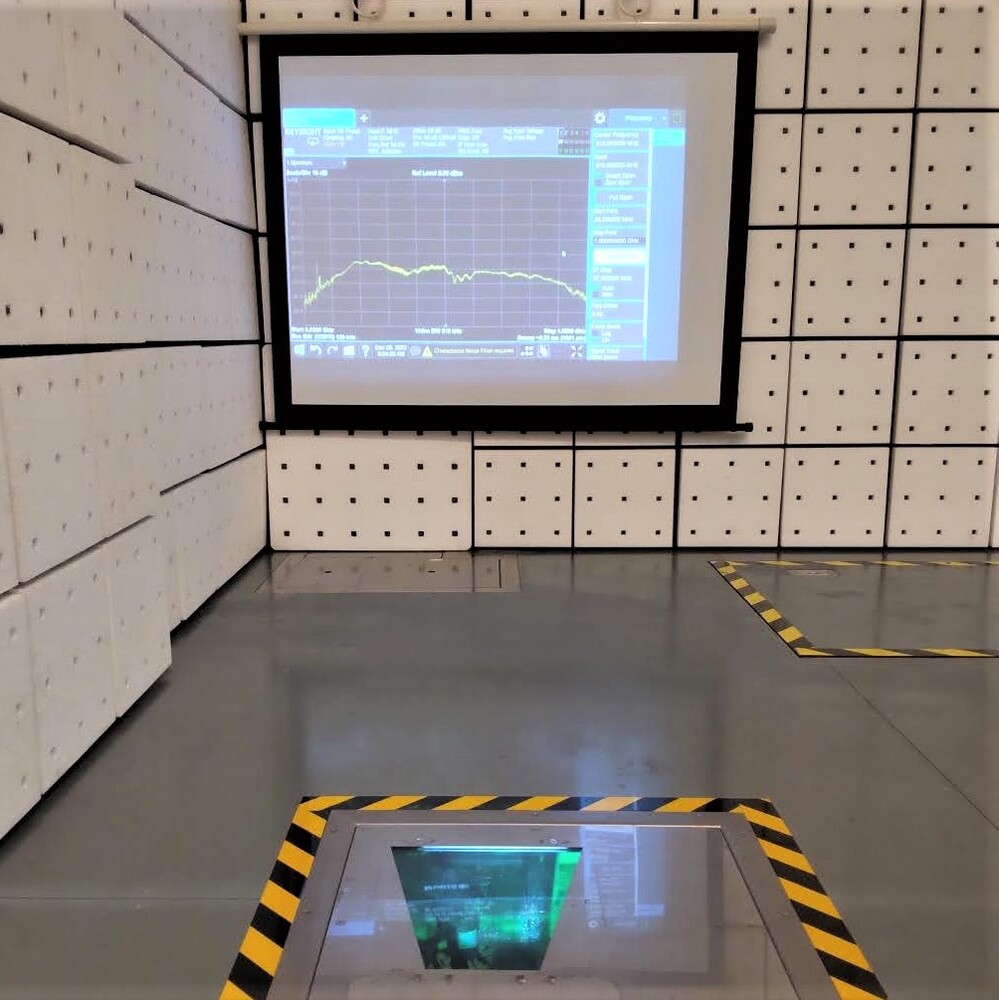

電波暗室内プロジェクタ

電波暗室内プロジェクタ
